新型细碎机

新型细碎机介绍

  新型细碎机是巨鑫机械引进国内外先进技术，结合反击式制砂机、冲击式制砂机众多优点研制的新一代制砂设备，在此基础上调整物料出料粒度，细碎的性质让细碎机完全取代了棒磨式制砂机、冲击式破碎机、立式制砂机。

  新型细碎机投资低于同等规模传统工艺装备35％－50％，产出效率高于同等规模传统工艺装备35％－50％（以石灰石为例：一次成品粒度≤3mm占85％以上）。长期运行维修费用低于同等规模传统工艺装备35％－50％，广泛应用于机制砂生产线、水泥、耐材、冶金等行业，并且为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供 砂石骨料，是人工制砂和石料整形领域的理想设备。

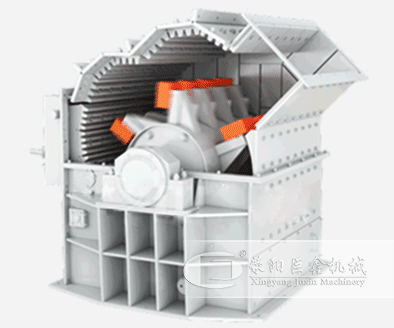

新型细碎机设备展示

新型细碎机工作原理

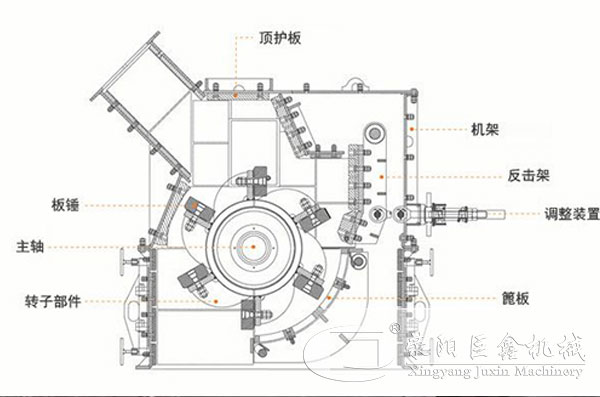

  新型细碎机的结构组成，与反击式细碎机类似，物料由给料设备进入三个破碎腔逐级进行冲击粉碎制沙，主要部件是由上下的壳体、独特转子和筛板和反击板等。特殊材质的锤头固定在转子盘上面，转子盘成十字交叉排列，通过不重叠的排列能更好的细碎物料。

  反击衬板固定在新型细碎机的上壳体破碎腔的内部，锰钢护板固定在破碎腔的两侧 ，形成一个坚固的耐磨层能，很好地保护整个新型细碎机的壳体，减少磨损程度，便捷的调整装置合理的设置在新型细碎机箱体的后方，调整粒度大小的时候通多调整顶丝推动调整衬板座进行调节。

  另外新型细碎机箱体下部的弧形筛板可以对物料粒度进行筛选和控制，保证成品物料均匀。新型细碎机在运行时，物料通过投放依次进入腔室中，初落在高速旋转的锤头上，跟锤头碰撞，再经过锤击和反击板的相 互作用，将大块的物料初步破碎成较大直径的部分。通过多次碰撞击打，多次破碎的物料降落在中间的隔板上，当批 量初破碎物料堆积时便自由滑落到下面的转子上，进行二轮的破碎。通过反击板的相互作用，物料被进一步的细化 ，破碎。通过设计不同形状板子，能够使得物料经过多次冲击研磨达到客户需要的直径程度。

新型细碎机性能特点

  1、技术先进：新型细碎机采用国内外先进技术，进行优化设计和结构改进，而设计制造的新一代制砂设备。

  2、细碎效果：合理的多腔破碎室组合，新型的便捷双调节结构，出料粒度在3mm以下产品达到85%，产品粒度细而均匀。

  3、维修简单：便捷的液压开启装置，使新型细碎机调换锤头、筛板及零部件的维修更加便捷。

  4、超长寿命：磨损件均采用新型多元素高铬合金耐磨材料制造，保证了锤头，衬板优越的耐磨性和耐冲击性。

  5、节能降耗：本系列破碎机运转平稳、低尘、低电耗。

  6、破碎比大，合理的腔型和转子的优化设计，可以将二、三级破碎合为一段破碎，破碎比可达25-30。

  7、新型细碎机特殊材个改进后质合金锤头的样式可以轮换4面使用，利用率高，锤头寿命倍增，大大节省成本，提高了客户盈利。

新型细碎机技术参数

型号 Model	进料粒度 (mm)	出料粒度 (mm)	功率 Power （kw）	产量Capacity
				水泥熟料 Cement clinker	石英石 Quartz	玻璃砂 Glasssand
PXJ0804	120	≤5	37-45	20-30	30-45	35-45
PXJ0806	180		45-55	35-40	40-55	45-55
PXJ0808			45-55	35-45	60-45	55-65
PXJ1010			55-75	45-55	60-65	65-75
PXJ1210			90-110	80-110	80-100	80-100
PXJ1212			110- 132	100-110	90-100	90-120
PXJ1414	190		160	100-150	100-150	120-150
PXJ1616			250	170-210	190-250	190-250
PXJ1818			280-315	250-270	280-310	280-310

型号 Model	功率 （kw）	产量（t/h）
		河卵石	石英石	石灰石
PXJ0804	37-45	20-30	30-45	35-45
PXJ0806	45-55	35-40	40-55	45-55
PXJ0808	45-55	35-45	60-45	55-65
PXJ1010	55-75	45-55	60-65	65-75
PXJ1210	90-110	80-110	80-100	80-100
PXJ1212	110- 132	100-110	90-100	90-120
PXJ1414	160	100-150	100-150	120-150
PXJ1616	250	170-210	190-250	190-250
PXJ1818	280-315	250-270	280-310	280-310
